RFID遠距離自動識別管理系統

RFID遠距離自動識別管理系統是我公司在實際工作中，為了解決工程中遇到的傳統標簽識別距離不夠遠、系統功耗較大等導致客戶需求不能良好實現的問題而自主研發的一款產品。該系統是一種可調RFID門禁系統，可實現1~8米之間的2.4G自動識別。本系統由兩部分構成：可調RFID讀寫器、有源標簽。

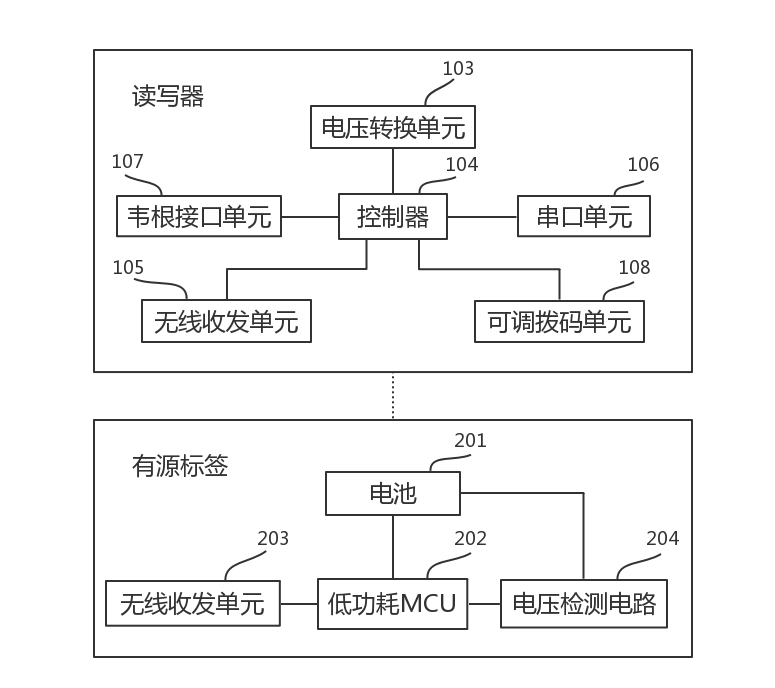

其中，所述可調RFID讀寫器包括：電壓轉換單元、控制器、無線收發單元、用于和外部其他設備通信的串口單元、用于韋根接口單元輸出獲取的有源標簽的ID以及讀卡距離、讀卡間隔以及開啟/關閉蜂鳴器可調撥碼單元。這里的控制器分別與所述電壓轉換單元、無線收發單元、串口單元以及所述可調撥碼單元連接。

而有源標簽包括：電池、低功耗MCU、無線收發單元以及可關閉的電壓檢測電路，所述電壓檢測電路分別與所述電池和所述低功耗MCU連接，所述無線收發單元與所述低功耗MCU連接。

這里，電壓檢測單元由可關斷的參考電壓源和可關斷的AD引腳組成，電壓檢測單元分別與所述低功耗MCU和所述電池連接。

進一步地，讀寫器還包括：用于與服務器通信的RS485通信單元，所述RS485通信單元與所述控制器連接。RFID讀寫器無線收發單元為內置天線模式或者外置天線模式，由所述可調撥碼單元控制。有源標簽的低功耗MCU為MSP430單片機。

RFID遠距離自動識別管理系統不僅解決了現有技術門禁系統中無源標簽識別距離近，難以用于遠距離場合的問題，同時降低了系統的功耗，保證了系統的穩定性。
